安裝指南
溫馨提示:
裝修前首先咨詢專 業人員,預先設計好能符合家庭結構和房 型的系統熱水解決方案(如電源線要求/出水量要求/中 央供水距離/頂噴淋浴/干濕分離等),根據需要選購好熱水器,再按熱水器的安裝條件(電線要求/電表容量/安裝尺寸)進行水電分布和預埋,這樣可以達到更美觀的整體裝飾效果和理想熱水效果。家庭電器增多,衛生間專用電線一步到位
裝修前,合理安排好家用電器和未來添加的電器的電線和布局,預先在裝修前預埋好電源線,針對衛生間和廚房電器多而集中的特點,從總控制盒引出專線進入廚房和衛生間,線徑盡量一次到位,預埋4-6平方毫米以上的專用國標線,這樣可以避免電器集中使用產生的電線負載過高可能導致的線路問題,確保家庭用電安 全和電器功能的發揮和產品使用壽命。

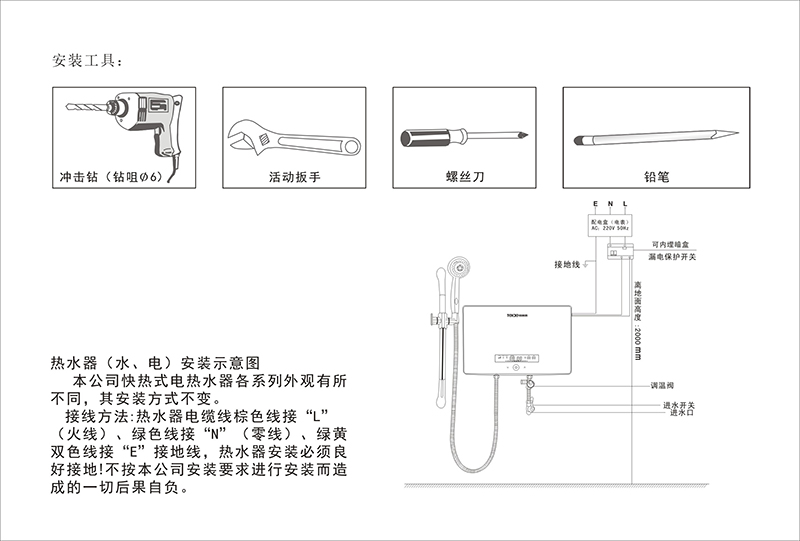

即熱式安裝指南
安裝注意事項:
1、首先檢查確認好電表、線徑、水路是否滿足本機器的安裝要求和使用條件,在打孔之前要與顧客確認打孔處是否有預埋水管、電線管、氣管等,后再進行墻體打孔安裝機器掛板及相關配套的附件。切記??!
2、即熱式電熱水器采用單相三線制電源:L-火線(紅色)、N-零線(藍色)、地線(黃綠色)接線時要注意區分,尤其是接地的黃綠線色決不可以接到火線或零線上;
3、即熱式電熱水器的安裝位置選用時應該離進水管和電源較近且使用方便的地方,而且豎直安裝;
4、將前置過濾器安裝在熱水器器的(藍色標志)進水口,(安裝時應放上膠墊圈)用手扭緊即可,力度不要太急太猛,以免因損壞進出水嘴造成不必要的麻煩,初次安裝時應先接通水路試驗,仔細檢查接口無漏水后,方可接通電路,以防干燒。
5、將調溫泄壓閥安裝在熱水器的(藍色標志)前置過濾器下面。(安裝時應放上過濾網墊圈)將調溫泄壓閥安裝后將熱水器后部掛板對上安裝板掛上即可。
6、用活動板手將軟水管一端與減壓閥另一端接駁好,軟水管與自來水進水閥接駁好。(注:安裝時請先將橡膠墊片放置每個接頭中間然后進行安裝)
注意:在安裝駁接機器前,先將自來水管中的雜物排出(即打開進水閥門放水幾分鐘),后與熱水器駁接。
7、花灑的安裝:利用安裝“安裝板”相同的辦法將花灑座安裝好。用活動扳手將花灑的軟水管接駁到熱水器的出水管(紅色標志)。注 意:嚴禁隨意更換原配花灑,否則會影響使用效果。
8、清潔機器時,務必確定已關閉電源;機器開啟時,應避免直接向機身噴淋切勿將浴巾,衣物等物品掛在機器上;
9、長時間使用后應避免花灑和濾網堵塞,需要定期對花灑和過濾網除垢,排除臟污;
10、冬天在寒冷地區,長期不用時,應將機內排空,以防結冰,如有結冰時,不可通電使用;
11、電度表,電線等嚴禁超負荷;若電源線損壞,須聯系熱水器維修點來更換或請專 業的電工進行維護;
12、一般常用故障發生時請自行參照產品使用說明書進行排障,或暫停使用并與當?shù)刂付ǖ臒崴麂N售點聯系,切勿擅自拆修,以免擴大故障發生危險;
13、電源線,進戶電線,電度表,開關等額定電流,額定功率應大于熱水器的額定電流或額定功率。
注意:使用扳手時,用力不能太猛,否則會將管件接頭中的密封圈擠壓到管到內孔中或損壞熱水器(常見情況是:在安裝防電墻時用力太猛把密封圈擠壓到水流傳感器內孔中,此時可能會出現機器啟動流量變大或不啟動,恒溫機升溫慢或升溫快過設定溫度或溫度來回不定。
速熱式安裝指南
安裝注意事項:
1、仔細閱讀速熱式電熱水器產品說明,結合居室布置,確定本機安裝位置。
2、根據熱水器掛板尺寸對應墻體需安裝尺寸用沖擊鉆在墻上鉆相應數量的孔, 將隨機配的膨脹螺絲塞進已打好的孔中并固定扭緊螺母。
3、將熱水器背面的掛板對準墻體的螺絲掛好即可。
4、熱水器和漏電開關之間距離至少為3mm的全極斷開裝置(如漏電開關等)。
5、混水閥的安裝:將熱水器進水管(帶藍色標識),對應(混水閥門連接示意圖)標有(接熱水器冷水進口)與熱水器出水管(帶紅色標識),對應(混水閥連接示意圖)標有(接熱水器熱水出口),再連接泄壓閥,閥體箭頭向上;再將Φ8mm排水膠管擰進安全閥泄壓孔,泄壓閥口與自來水管相聯,調流閥下面連接花灑。
6、速熱式電熱水器通水:所有管路連接好后,打開進水管道閥門,將混水閥手柄向左擰到底,這時花灑噴頭處有氣流為正常,一般注水過程正常須時約4至10分鐘不等,視熱水器的容積大小與水壓大小而定。
7、速熱式電熱水器混水閥的使用:按“安裝方法第8條”通水后,開機至保溫,將混水閥手柄向左的方向為開水,向中為關水,向左旋動,升向高溫,反之則降至低溫,直至冷水。
8、速熱式電熱水器水流量調節:可轉動調水閥旋鈕進行對水流量的調節,順時鐘方向為水流量減少直至關閉;逆時鐘方向為水流量加大。
9、速熱式電熱水器安裝注意事項:
不要安裝在室外或室內容易結冰的環境中。
應掛于堅實、牢固的墻壁上。
必須安排在能排水的地方。
墻身年久不夠堅固,則要采取加長螺釘或其它方法使產品掛上后牢固,花灑座安裝高度根據用戶情況而定。
熱水器掛上后不能有傾斜,搖晃,且必須豎直。
連接電源必須安裝漏電開關或空氣開關。
線路、電表、漏電開關規格必須符合該產品負載要求。
使用扳手時,用力不可太猛,否則容易損壞產品。
建議熱水器機體距離地面約150厘米左右,以便操作。
安裝時應使泄壓閥泄壓孔傾斜向下,不得朝向人體,更不能堵塞,確保與大氣相通(在無霜凍環境中)。
管路對接處應放橡膠墊圈,安裝泄壓閥時不宜用工具擰緊,手擰緊即可,用工具緊固可能導制水無法進入熱水器內,導制發生干燒。
為便于熱水器的安裝拆卸,建議在熱水器進、出管適當位置分別安裝“G1/2”閥門。
若用戶不能確定居室電路中是否裝有可靠的地線,則需在熱水器的接地線,連接一條導線直接可靠接地。接地電阻不得大于4歐姆。
